Me encanta seguir el trabajo de Tomás Palacios (26 julio 1978) uno de los jóvenes ingenieros más prometedores de nuestro país, profesor en el prestigioso MIT (Massachusetts Institute of Technology, Cambridge, EE.UU.) e IP (investigador principal) de un grupo de más de 20 investigadores. Pero me encanta aún más verlo escribir en Nature. Hoy nos deleita con «Applied physics: Nanowire electronics comes of age,» News & Views, Nature 481: 152–153, 12 January 2012 (la ciencia española debe estar feliz de lograr un doblete N&V hoy en Nature.

Los nanohilos semiconductores han sido una de las tecnologías más prometedoras para substituir a los dispositivos electrónicos actuales, pero los problemas derivados de su fabricación a gran escala han limitado mucho esta tecnología. Sajal Dhara y sus colegas indios en el Instituto Tata de Investigación Básica, Mumbai, India,  publican en Applied Physics Letters  una nueva técnica de fabricación de transistores basados en nanohilos que promete revolucionar esta tecnología. El artículo técnico es Sajal Dhara et al., «Facile fabrication of lateral nanowire wrap-gate devices with improved performance,» Appl. Phys. Lett. 99: 173101, online 24 October 2011.

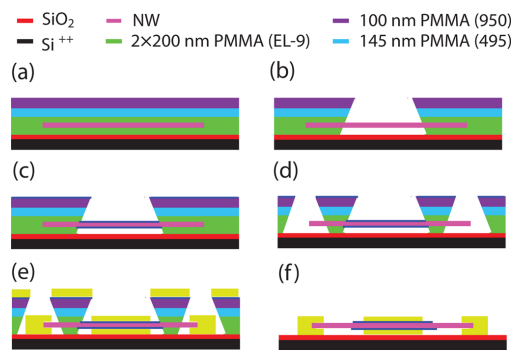

Los transistores son interruptores electrónicos con tres terminales metálicos (fuente, drenador y puerta). En los transistores de efecto de campo (FET), omnipresentes en los circuitos electrónicos modernos, un flujo de corriente intenso entre la fuente y el drenador se controla mediante un pequeño voltaje aplicado a la puerta. La corriente fluye a través de una región plana llamada canal. El rendimiento del dispositivo se puede mejorar si el canal se transforma en un objeto tridimensional y un nanohilo es ideal para ello. Dhara et al. fabrican nanohilos de arseniuro de indio (InAs) mediante una nueva técnica de litografía sencilla y eficiente. Una capa de InAs se envuelve entre dos películas de polímero que se exponen a un intenso haz de electrones que elimina la película de polímero de forma selectiva. En los transistores de nanohilos, éstos actúan como canal y se utiliza otra técnica para incorporar el drenador, la fuente y la puerta. Otras técnicas de fabricación de nanohilos requieren aplicar varios pasos de litografía, así como diferentes ataques químicos. La nueva tecnología de estos autores tiene además una gran ventaja, los dispositivos tienen una movilidad de los electrones diez veces mayor que la obtenida mediante otras técnicas de fabricación de nanohilos.

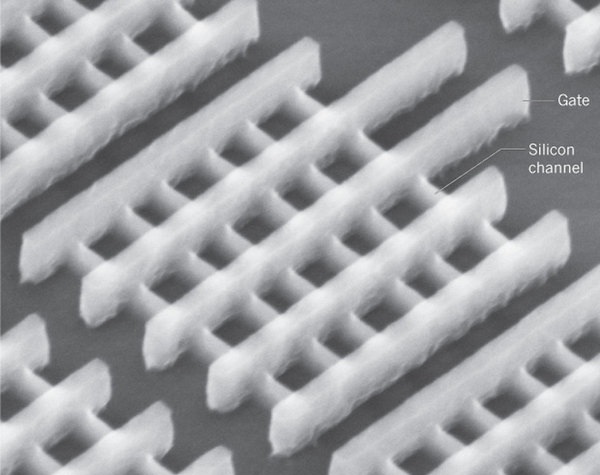

Obviamente, este trabajo de investigación es un primer paso y no resuelve el gran problema de esta tecnología, cómo integrar miles de millones de transistores de nanohilos en un chip basado en tecnologías microelectrónicas convencionales. Sin embargo, en 2011 se han desarrollado varias técnicas para lograrlo (que utilizaban técnicas litográficas más complejas) y que prometen ser adaptables con facilidad a la nueva tecnología de fabricación. Uno de estos avances fue obtenido por Intel utilizando unos dispositivos de nanohilos llamados tripuerta (como el que aparece en la fotografía electrónica que abre esta entrada). Estos nanohilos se sección rectangular tienen una de sus caras unida a un substrato. Esta geometría permite obtener dispositivos de nanohilos compatibles con las tecnologías microelectrónicas convencionales y que se pueden integrar en la mismo circuito integrado.

La integración de transistores convencionales y de nanohilos promete mejorar con creces el rendimiento de los dispositivos electrónicos, tanto en capacidad de integración (mayor número de transistores por centímetro cuadrado), como en frecuencia de reloj (número de gigahercios). No solo los nanohilos, también las nanocintas (los que son más anchos que altos), están evolucionando muy rápido hacia su uso comercial en dispositivos de alto rendimiento para aplicaciones especializadas. La tendencia a media plazo será su incorporación a los chips de propósito general. Tomás Palacios acaba su artículo recordando la gran promesa de los nanohilos y las nanocintas, los dispositivos tridimensionales que incrementarán hasta límites de ciencia ficción la capacidad de almacenamiento sin restar velocidad. El futuro de los microprocesadores para dispositivos móviles, radares y otros sistemas inalámbricos es la electrónica tridimensional (con nanohilos formando estructuras micrométricas).
